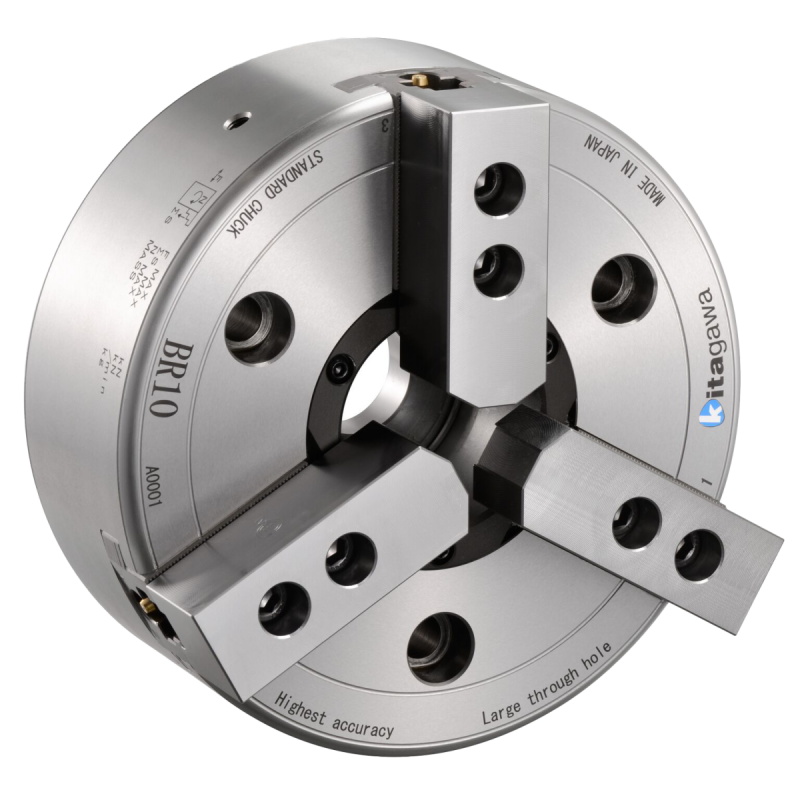

BR10 3-szczękowy uchwyt tokarski wykonany z wysokiej jakości stali stopowej, przeznaczony do precyzyjnego mocowania przedmiotów obrabianych.
Polityka bezpieczeństwa
Zasady dostawy
Zasady zwrotu
Uchwyt ręczny z trzema szczękami o średnicy 254 mm, z otworem przelotowym o średnicy 81 mm i maksymalną prędkością 4500 obr./min.
Wysoka standardowa dokładność chwytania wynosząca 0,01 mm lub mniej dzięki uformowanym szczękom chwytającym pręt testowy.
Nadaje się do przenoszenia przedmiotu obrabianego za pomocą wrzeciona przechwytującego.
Niska siła odśrodkowa przy dużych prędkościach.]
Można stosować zamiennie z modelami B210 , BB210 i QJR10.
Uchwyty są podstawą ze stali stopowej wysokiej jakości. 3-szczękowy uchwyt tokarski zapewnia o 20% większą prędkość obrotową oraz siłę zacisku w znanych ze standardowych rozwiązań.
Specyfikacja serii BR
|
Model |
BR06 |
BR08 |
BR10 |
BR12 |
|
|
Otwór przelotowy (mm) |
53 |
66 |
81 |
106 |
|
|
Zakres chwytu (mm) |
Max. |
170 |
210 |
254 |
315 |
|
Min. |
16 |
22 |
31 |
44 |
|
|
Skok szczęki (średnica) (mm) |
5.5 |
7.4 |
8.8 |
10.6 |
|
|
Skok tłoka (mm) |
12 |
16 |
19 |
23 |
|
|
Maksymalna siła uciągu belki zaczepowej (kN) |
w OD Gripping |
23 |
35 |
49 |
60 |
|
w ID Gripping |
11.5 |
17.5 |
24.5 |
30 |
|
|
Maksymalna statyczna siła chwytu (kN) |
w OD Gripping |
58.5 |
90 |
123 |
156 |
|
w ID Gripping |
29.3 |
45 |
61.5 |
78 |
|
|
Maksymalna prędkość (min-1) |
6000 |
5000 |
4500 |
3500 |
|
|
Dynamiczna siła chwytu przy maks. prędkości (kN) (przy chwycie zewnętrznym) |
22.5 |
36 |
44 |
53 |
|
|
Moment bezwładności (kg·m2) |
0.052 |
0.14 |
0.32 |
0.80 |
|
|
Masa netto (kg) (z miękkimi szczękami górnymi) |
12.8 |
22.2 |
35.8 |
57.0 |
|
|
Dopasowany cylinder |
SR1453C SS1453K |
SR1566C SS1666K |
SR1781C SS1881K |
SS2110K |
|
|
Pasujące miękkie szczęki Uwaga: Śruby mocujące szczęki nie są dołączone. |
Standard Extra Tall Small diameter gripping |
Standard Extra Tall Small diameter gripping |
Standard Extra Tall Small diameter gripping |
Standard Extra Tall Small diameter gripping |
|
|
Pasujące twarde szczęki Uwaga: Śruby mocujące szczęki nie są dołączone. |
HB06A1 HB06B1 |
HB08B1 HB08N1 |
HB10AA1 |
HB12N1 |
|
|
Tnut-Plus (Opcja) |
TN06PLUS |
TN08PLUS |
TN10PLUS |
TN12PLUS |
