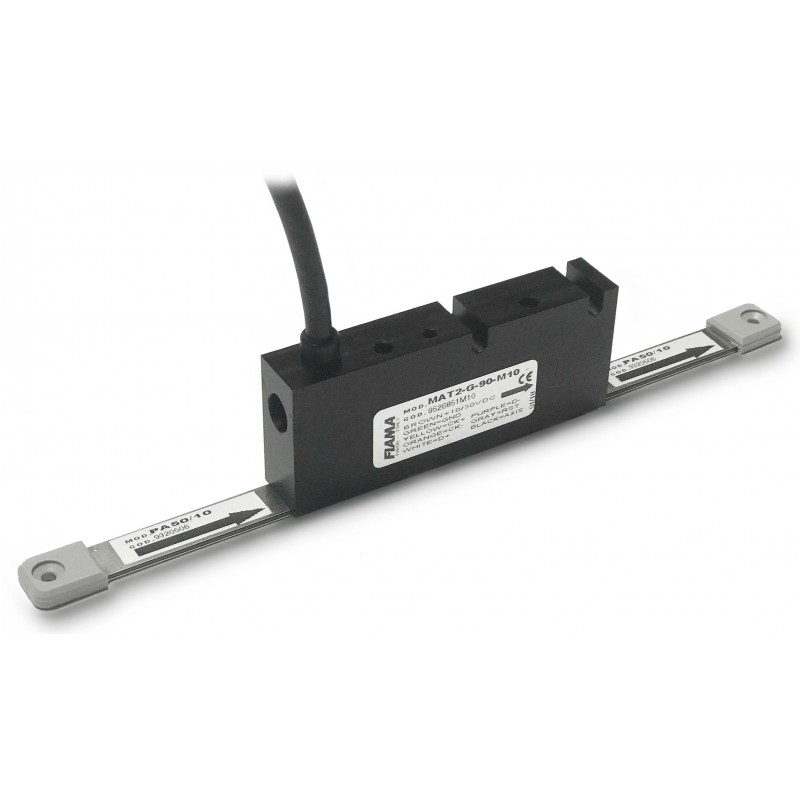

Enkoder magnetyczny absolutny MAT2

MAT2
Ocena

Enkoder magnetyczny absolutny MAT2

Sygnał wyjściowy
Taśma magnetyczna PA50/10
374,46 €
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

MAT2 to przetwornik położenia absolutnego do bezkontaktowych pomiarów liniowych o zakresie pomiarowym do 40 metrów: wymaga połączenia z absolutną taśmą magnetyczną PA50/10.

- Czujnik, poruszając się po taśmie, generuje sygnał, który po odpowiednim wzmocnieniu i przetworzeniu zamienia się w sygnał położenia absolutnego.

Przetwornik pomiarowy integruje w jednym urządzeniu czujnik czuły na pola magnetyczne, elektroniczny układ przetwarzania sygnałów oraz stopień wyjściowy.



Najważniejszą cechą tego czujnika jest to, że „zawsze utrzymuje pozycję”, co oznacza, że ​​można go przesuwać również bez zasilania i bez utraty pozycji. Dostępne są dwa wejścia do definiowania zera i kierunku.

Wymiana danych odbywa się za pomocą protokołu SSI w formacie Gray lub Binary.


- Taśma magnetyczna PA50/10: taśma składa się z taśmy ferrytowo-plastikowego naniesionego na taśmę ze stali nierdzewnej z dwoma ścieżkami magnetycznymi, jedną z naprzemiennymi biegunami o rozstawie 5 mm, drugą z jednoznacznym biegunem binarnym.

System ten nadaje się do szerokiej gamy zastosowań w przemyśle: prowadnice i liniowe elementy transmisyjne, cylindry pneumatyczne i olejowe, systemy transportu bliskiego, automatyczne nożyce gilotynowe itp.: wszędzie tam, gdzie wymagany jest absolutny, dokładny i powtarzalny pomiar bezkontaktowy oraz odporny na zużycie.

Może współpracować z wyświetlaczem F1X5 (zakres odczytu –99999, +999999) z interfejsem SSI.

Enkoder MAT2

Zasilanie

10-25 Vdc, max 200mA

Rozdzielczość

0,01 mm

Dokładność pomiaru

+- 0,1 mm/m

Długość maksymalna

40,875 m

Maksymalna prędkość

5 m/s

Odległość głowica - taśma

0,1 -0,8 mm

Połączenie elektryczne

Cable o6, 6 PUR, standard length 2, 5, 10 m

Wyjście

SSI, RS422

Dane wyjścia

24 bit Gray/binary code, 25 bit Gray/binary code

Taktowanie SSI

32 KHz +- 1,5 mHz

Klasa ochrony

IP66

Obudowa

Aluminium

Temperatura pracy

0 - 50C

Zgodność elektromagnetyczna

2014/30/UE

Taśma PA50/10

Długość

Max 40,955 m

Szerokość

10 mm

Grubość

1,7 mm

Kąt przegięcia

>75 mm/m

Współczynnik liniowej rozszerzalności cieplnej

11 ppm/K

Temperatura pracy

-10 - 65C

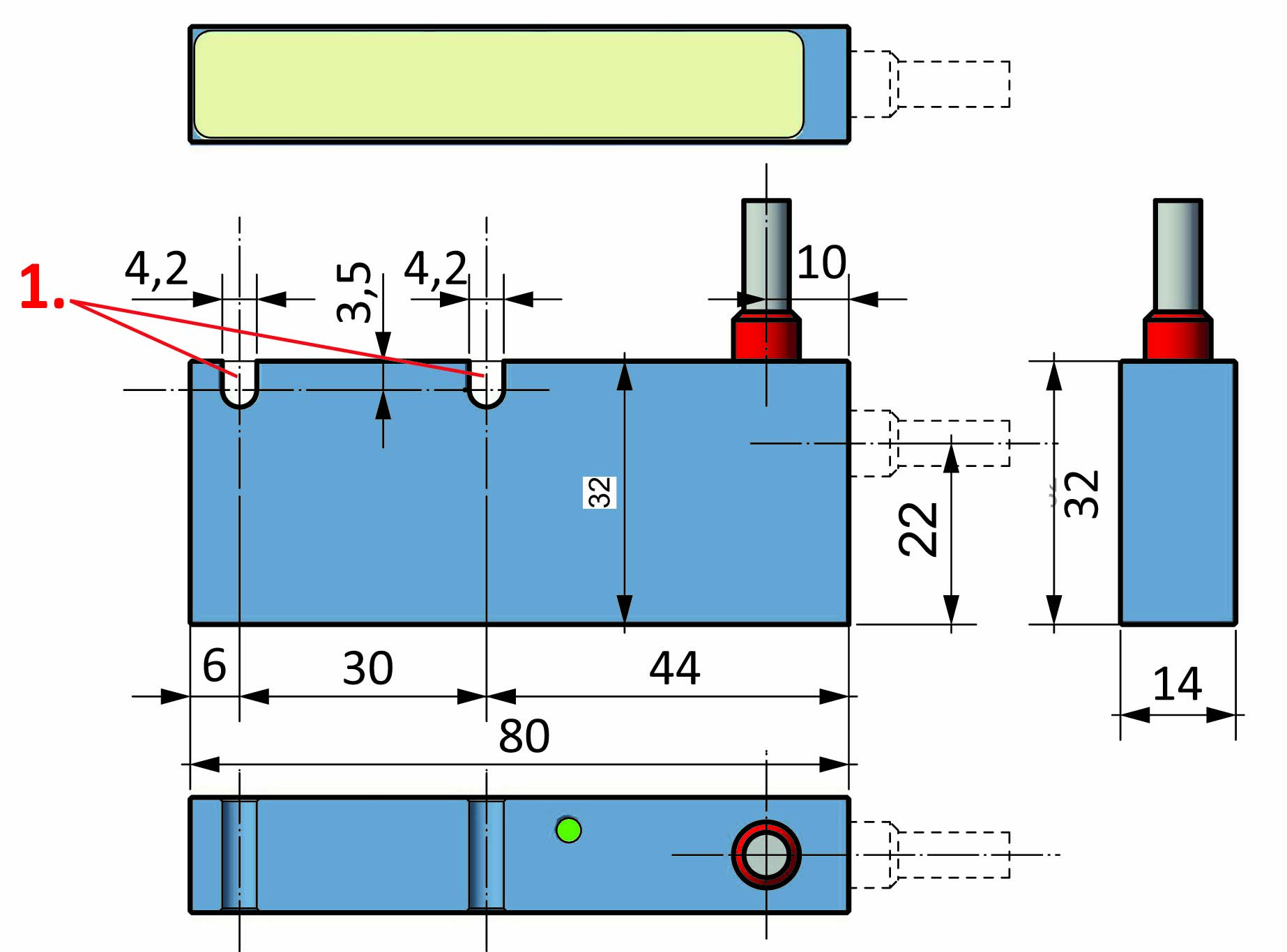

Wymiary:
