Automatyzacja Magazynów i Logistyki

Moduł transmisji danych optycznych

Charakterystyka łącza optycznego

Czujnik transmisji danych optycznych serii ST100 wykorzystuje lasery podczerwone do transmisji danych, wykorzystując dwie długości fal laserowych: 785 nm i 850 nm, do wzajemnej interakcji danych. Oryginalny rozmiar plamki każdego lasera wynosi około 5 mm, z kątem rozbieżności wiązki 1°, a odpowiadający mu kąt pola widzenia odbiornika wynosi 1,5°.

Główne zastosowania

Czujnik transmisji danych optycznych serii ST100 wykorzystuje technologię transmisji optycznej, eliminując potrzebę stosowania fizycznych kabli do transmisji danych. W rezultacie jest on szczególnie odpowiedni do środowisk, w których stosowanie kabli jest niepraktyczne, takich jak przestrzenie zamknięte lub złożone środowiska. Jego główne zastosowania obejmują: inteligentne magazynowanie, suwnice, systemy transportu wahadłowego, automatyzację portów, suwnice układarki, wagony kolejowe i wiele innych.

Rozwiązanie dla zadań pozycjonowania na układnicach w magazynie wysokiego składowania

Rozwiązanie dla czujników pozycjonujących optycznych w systemach wind

Rozwiązanie dla stanowisk podnoszenia przenośników korytarzowych

Seria ST100 i seria DS – praca równoległa bez zakłóceń

Ponieważ systemy przechowywania i pobierania danych coraz częściej opierają się na dynamicznym obliczaniu danych o położeniu, wstępnie obliczone napędy położenia można optymalizować pod kątem dużej prędkości lub niskiego zużycia energii, zależnie od wymagań dotyczących przepustowości.

Moduł transmisji danych szerokopasmowych oparty na laserze serii ST100 zapewnia dodatkowe korzyści, oferując równoległe obrazy w czasie rzeczywistym z przejść dla danych o położeniu. Pomaga to w analizie i korekcie błędów, a także optymalizacji systemu. Nowy moduł transmisji danych optycznych serii ST100 umożliwia bezprotokołową, szybką komunikację Ethernet o przepustowości do 100 Mbit/s, co czyni go idealnym do zastosowań w logistyce wewnętrznej. Moduł oferuje również możliwości diagnostyczne za pośrednictwem wyświetlacza i wyjść cyfrowych, zapewniając kompleksowe rozwiązanie do szybkiego debugowania i wysokiej dostępności operacyjnej.

Ten moduł nadaje się do bezprzewodowej transmisji danych do urządzeń pamięci masowej i pobierania w automatycznych magazynach wysokiego składowania lub pojazdach transferowych. Dzięki przepustowości 100 Mbit/s może obsługiwać duże ilości danych, takie jak dane diagnostyczne generowane przez kamery zainstalowane na urządzeniach pamięci masowej i pobierania w celach monitorowania. W połączeniu z czujnikiem odległości laserowej DS Series Long Distance Laser Ranging Sensor oferuje rozszerzoną funkcjonalność.

Moduł transmisji danych optycznych ST100 Series i czujniki odległości optycznej DS Series Long Distance tworzą potężny zestaw do pozycjonowania liniowego, oferując zaawansowane i bezpieczne pod względem inwestycji rozwiązania pozycjonujące dla systemów przechowywania i pobierania z jednego źródła. Wysoka przepustowość transmisji danych Ethernet 100 Mbit/s umożliwia wdrożenie dodatkowych opcji optymalizacji dostępności.

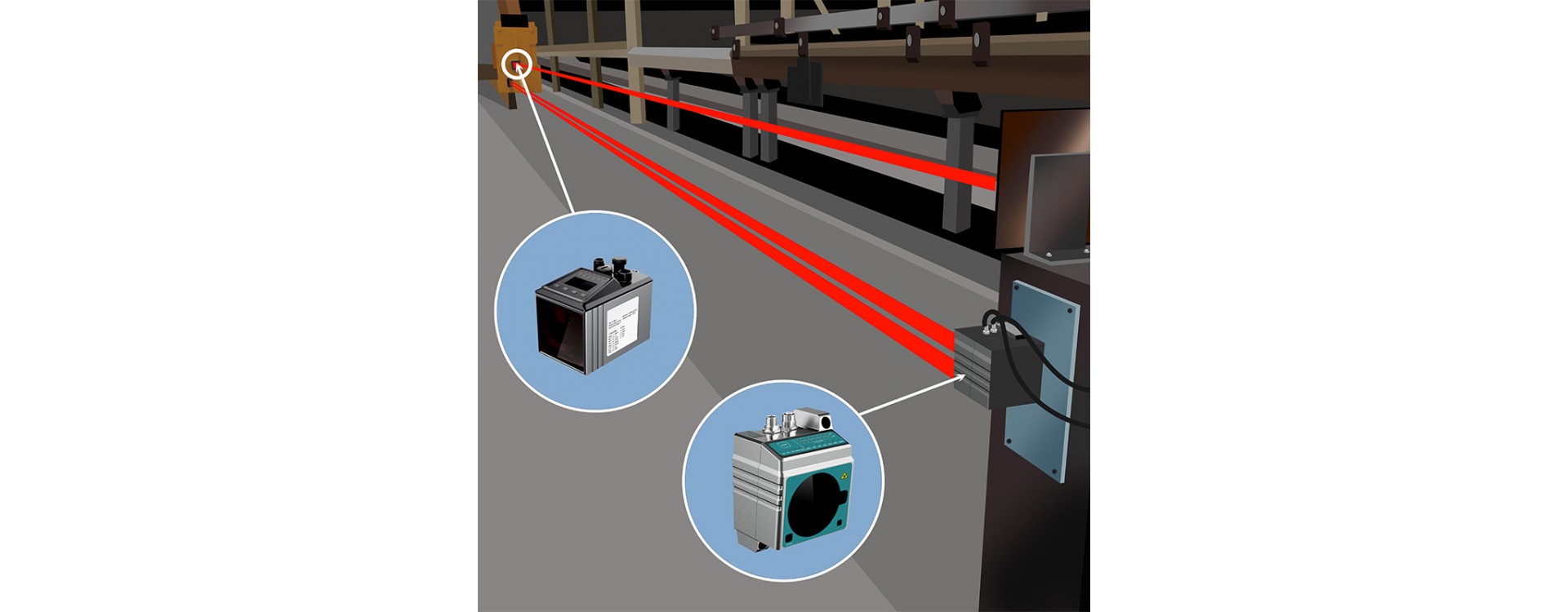

Opis diagramu:

① Czujnik odległości

② Płytka odblaskowa

H (Minimalna odległość)

Smax (maksymalna odległość podróży)
③ Urządzenie ST100 nr 1
④ Urządzenie ST100 nr 2

Dalmierz laserowy dalekiego zasięgu serii DS

Funkcja dalmierza laserowego dalekiego zasięgu serii DS

Dalmierz laserowy DS Series Long Distance składa się z emitera laserowego, optycznego urządzenia odbiorczego oraz wewnętrznego obwodu przetwarzającego i systemu oprogramowania. Czujnik emituje wiązkę laserową, która jest odbijana przez reflektor i odbierana przez optyczne urządzenie odbiorcze. Wbudowana jednostka oceniająca i pomiarowa wykorzystuje metodę Time of Flight (TOF) z korelacją fazową, aby dokładnie obliczyć odległość między czujnikiem a reflektorem. Podczas pomiaru reflektor lub sprzęt może poruszać się liniowo wzdłuż ścieżki wiązki laserowej, a czujnik stale śledzi i oblicza odległość. Wyniki pomiaru są przesyłane przez interfejs danych.
