Kurtyna bezpieczeństwa jest jednym z podstawowych elementów ochrony operatora przy maszynach, w których dostęp do...
Czym jest optoelektroniczna kurtyna bezpieczeństwa?
Jak działa kurtyna świetlna?

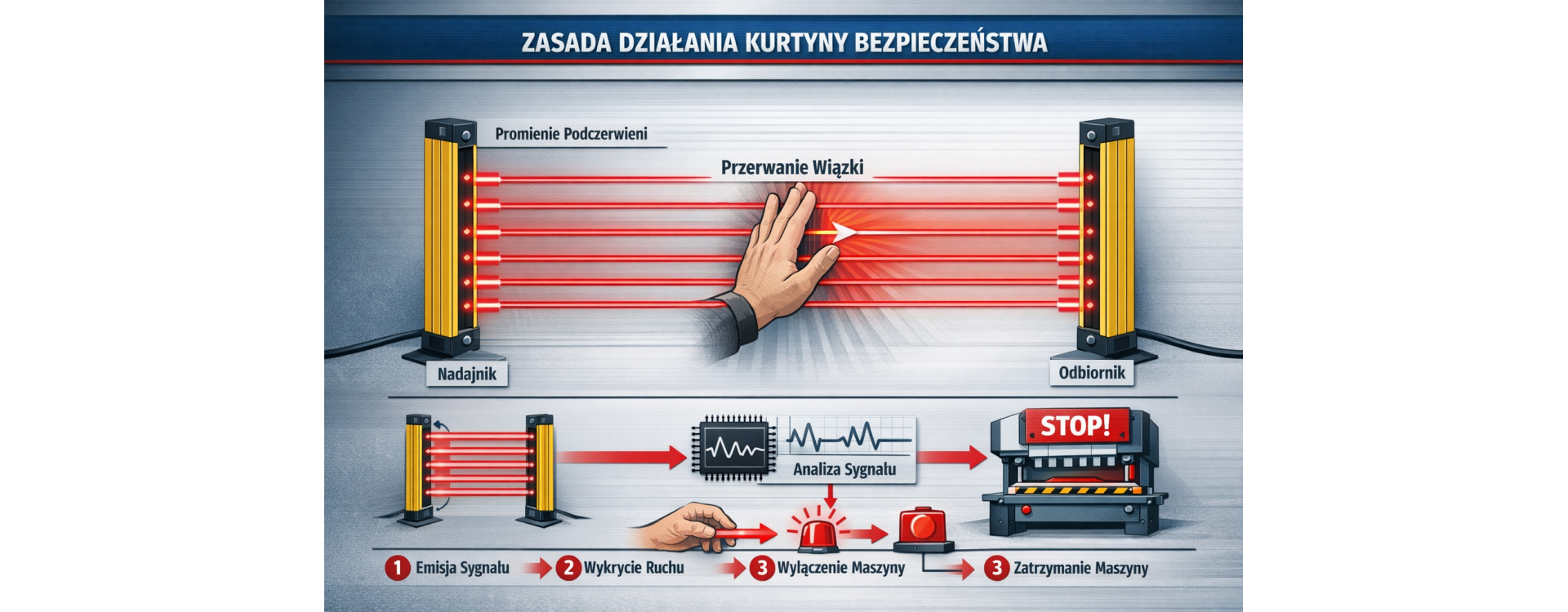

Zasada działania jest prosta, ale technicznie bardzo precyzyjna.
1. Nadajnik emituje równoległe promienie podczerwieni.
2. Odbiornik analizuje ich ciągłość i synchronizację.
3. W przypadku przerwania wiązki system natychmiast przełącza wyjścia bezpieczeństwa (OSSD).
4. Maszyna zostaje zatrzymana zgodnie z wymaganiami norm bezpieczeństwa.
Nowoczesne kurtyny oferują dodatkowe funkcje, takie jak:
• blanking (ignorowanie wybranych obiektów stałych),
• muting (czasowe wyłączenie funkcji ochronnej),
• EDM (kontrola zewnętrznych przekaźników bezpieczeństwa).
Dzięki temu można je dopasować do złożonych aplikacji przemysłowych.
⸻
Gdzie stosuje się optoelektroniczne kurtyny bezpieczeństwa?
Kurtyny świetlne znajdują zastosowanie w wielu branżach przemysłu. Szczególnie często wykorzystywane są w:
• prasach krawędziowych i mimośrodowych,
• centrach obróbczych CNC,
• liniach montażowych,
• systemach pakowania i paletyzacji,
• automatycznych liniach sortujących.
W odróżnieniu od tradycyjnych osłon mechanicznych umożliwiają szybki dostęp do strefy roboczej bez demontażu zabezpieczeń. To zwiększa ergonomię pracy i wydajność produkcji.
⸻
Rozdzielczość kurtyny – co oznacza?
Jednym z kluczowych parametrów jest rozdzielczość, czyli minimalny obiekt, jaki kurtyna wykryje.
• 2,5 mm / 5 mm / 7,5 mm – ochrona palców (wysoka rozdzielczość),
• 10 mm / 14 mm / 15 mm – ochrona dłoni i palców,
• 20 mm / 25 mm – ochrona dłoni,
• 30 mm / 40 mm / 80 mm – ochrona ciała,
• 200 mm – ochrona całej sylwetki.
Dobór odpowiedniej rozdzielczości zależy od rodzaju maszyny, czasu zatrzymania oraz odległości montażowej.
⸻
Kurtyna bezpieczeństwa a normy

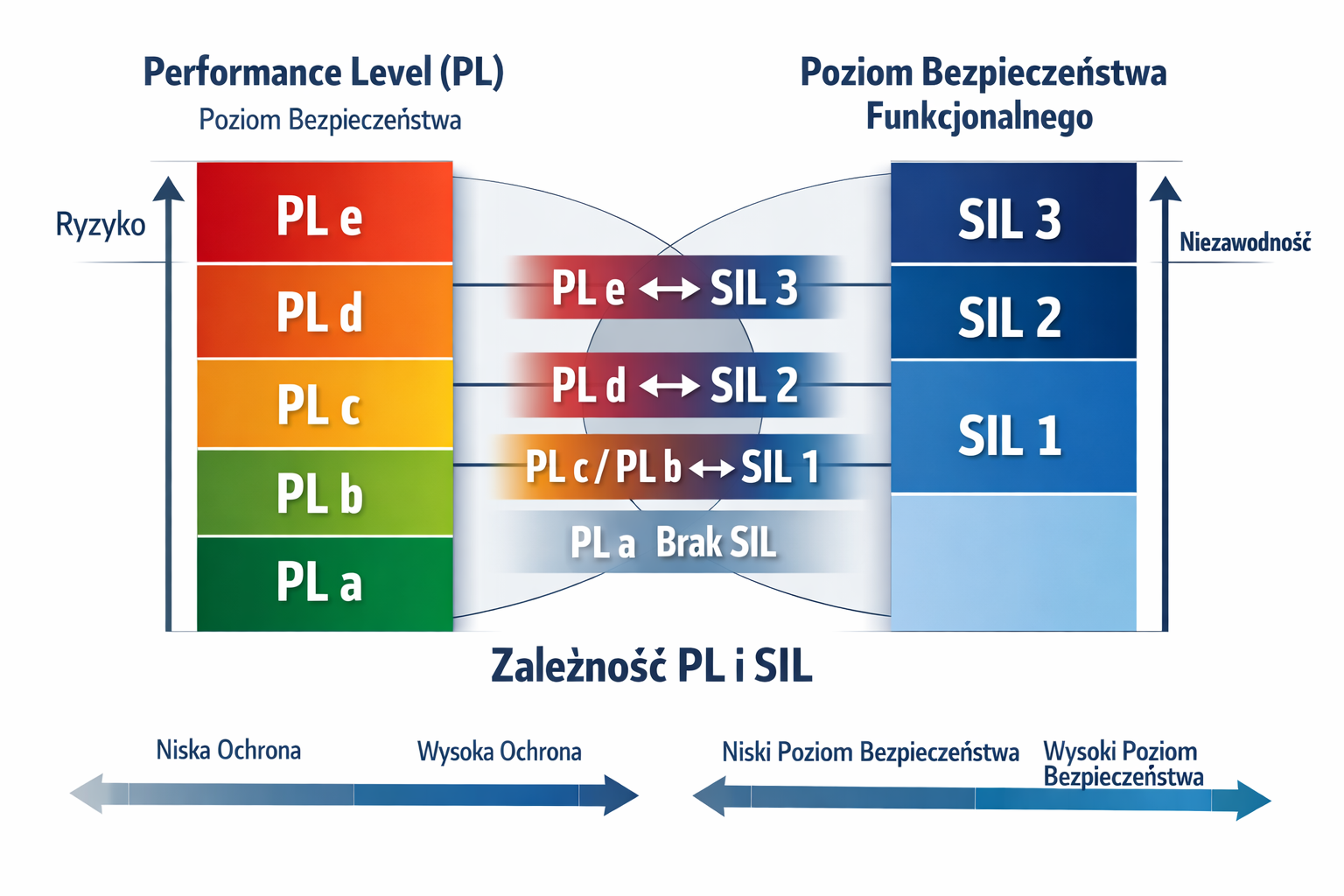

Optoelektroniczne kurtyny bezpieczeństwa muszą spełniać rygorystyczne normy europejskie i międzynarodowe, w tym wymagania dotyczące poziomu bezpieczeństwa PL (Performance Level) oraz SIL (Safety Integrity Level).
W praktyce oznacza to, że urządzenie musi być certyfikowane i przystosowane do pracy w aplikacjach o określonym poziomie ryzyka. Właściwy dobór kurtyny powinien być zawsze poprzedzony analizą ryzyka maszyny.
⸻
Dlaczego warto stosować kurtyny świetlne w automatyce?
W nowoczesnych zakładach przemysłowych bezpieczeństwo nie jest dodatkiem, lecz standardem. Optoelektroniczna kurtyna bezpieczeństwa:
• chroni zdrowie i życie operatorów,
• minimalizuje ryzyko przestojów,
• ułatwia dostęp do strefy roboczej,
• spełnia wymagania dyrektywy maszynowej,
• podnosi poziom profesjonalizmu instalacji.
Dobrze dobrana kurtyna zwiększa bezpieczeństwo bez ograniczania wydajności produkcji.
⸻
Podsumowanie
Optoelektroniczna kurtyna bezpieczeństwa to zaawansowane technologicznie urządzenie ochronne stosowane w automatyce przemysłowej. Działa bezkontaktowo, reaguje natychmiast i spełnia restrykcyjne normy bezpieczeństwa.
Jeśli projektujesz nową maszynę lub modernizujesz istniejącą linię produkcyjną, zastosowanie kurtyny świetlnej jest jednym z najskuteczniejszych sposobów ochrony operatorów.
Na stronie morkom-tech.com znajdziesz rozwiązania dopasowane do różnych aplikacji przemysłowych – od ochrony palców po zabezpieczenie całej strefy roboczej.
