Jak działa przekaźnik bezpieczeństwa? Zasada działania i zastosowanie w automatyce

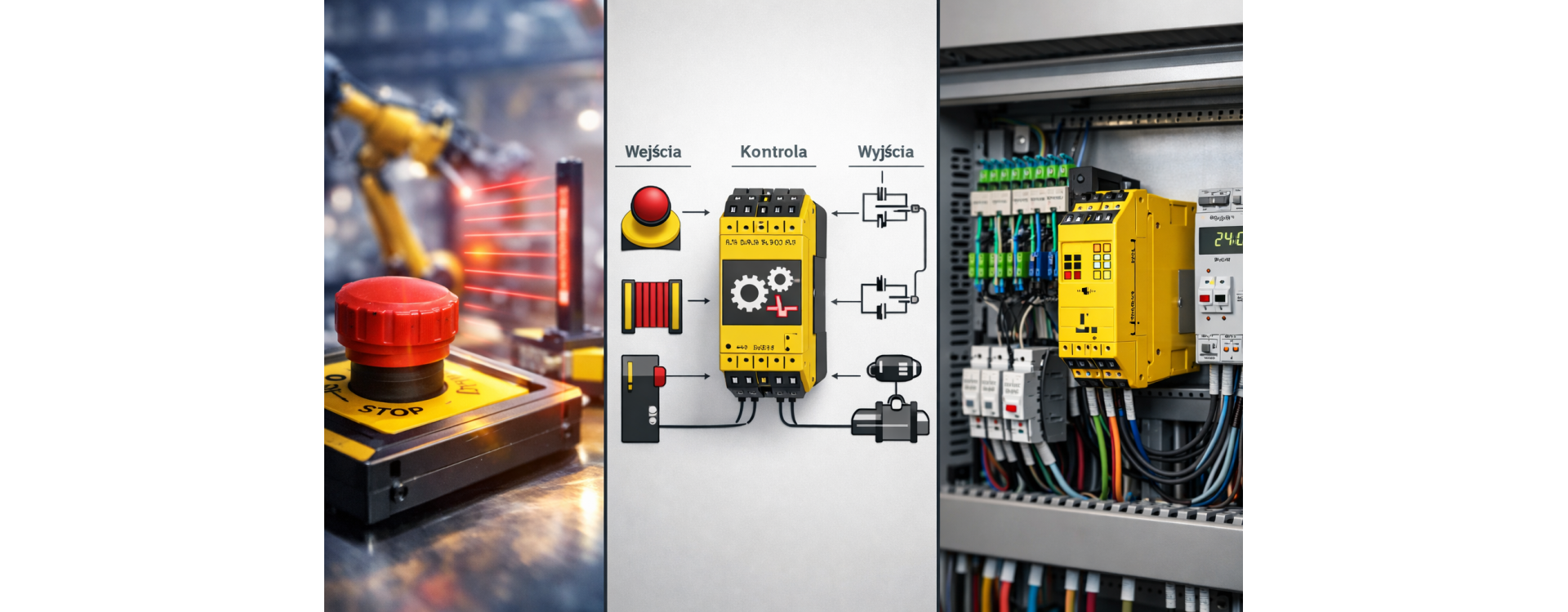

Jak działa przekaźnik bezpieczeństwa?

Zasada działania przekaźnika bezpieczeństwa opiera się na ciągłym monitorowaniu obwodu bezpieczeństwa. Urządzenie sprawdza, czy wszystkie elementy systemu działają prawidłowo.

Proces działania można podzielić na kilka etapów.

1. Monitorowanie sygnałów wejściowych

Przekaźnik odbiera sygnały z urządzeń bezpieczeństwa. Najczęściej są to dwa niezależne kanały sygnałowe.

Takie rozwiązanie zwiększa poziom bezpieczeństwa. Nawet w przypadku uszkodzenia jednego kanału system nadal wykryje błąd.

2. Kontrola poprawności działania

Układ elektroniczny przekaźnika stale analizuje stan wejść. Sprawdzane są między innymi:

• zwarcia między kanałami

• przerwanie przewodu

• nieprawidłowa kolejność sygnałów

• uszkodzenie styków

Dzięki temu przekaźnik może wykryć wiele potencjalnych awarii instalacji bezpieczeństwa.

3. Sterowanie wyjściami bezpieczeństwa

Jeżeli wszystkie warunki są spełnione, przekaźnik załącza wyjścia bezpieczeństwa. Najczęściej są to styki wymuszone (force-guided contacts).

Styki te sterują elementami wykonawczymi, takimi jak:

• styczniki zasilające silniki

• falowniki

• zawory pneumatyczne

• napędy maszyn

4. Zatrzymanie maszyny w przypadku zagrożenia

Gdy system wykryje niebezpieczną sytuację, przekaźnik natychmiast rozłącza wyjścia bezpieczeństwa.

Powoduje to:

• odcięcie zasilania napędów

• zatrzymanie ruchu maszyny

• przejście systemu w stan bezpieczny

⸻

Dlaczego przekaźniki bezpieczeństwa są tak ważne?

Systemy bezpieczeństwa są kluczowe w nowoczesnym przemyśle. Chronią operatorów oraz zapobiegają poważnym awariom.

Najważniejsze zalety stosowania przekaźników bezpieczeństwa:

1️⃣ Wysoki poziom bezpieczeństwa

Spełniają wymagania norm bezpieczeństwa maszyn.

2️⃣ Diagnostyka uszkodzeń

Urządzenia wykrywają wiele typów błędów instalacji.

3️⃣ Niezawodność działania

Specjalna konstrukcja minimalizuje ryzyko awarii.

4️⃣ Szybka reakcja systemu

Czas reakcji przekaźnika jest bardzo krótki.

⸻

Gdzie stosuje się przekaźniki bezpieczeństwa?

Przekaźniki bezpieczeństwa są powszechnie stosowane w wielu branżach przemysłowych.

Najczęstsze zastosowania obejmują:

• linie produkcyjne

• roboty przemysłowe

• maszyny pakujące

• prasy hydrauliczne

• obrabiarki CNC

• stanowiska zrobotyzowane

W praktyce są one podstawowym elementem każdego systemu bezpieczeństwa maszyny.

⸻

Przekaźnik bezpieczeństwa a sterownik bezpieczeństwa

W nowoczesnych instalacjach coraz częściej stosuje się również sterowniki bezpieczeństwa (Safety PLC).

Główna różnica polega na funkcjonalności:

W wielu maszynach przekaźniki bezpieczeństwa nadal są najlepszym rozwiązaniem, ponieważ są proste i niezawodne.

⸻

Podsumowanie

Przekaźniki bezpieczeństwa są kluczowym elementem systemów ochrony maszyn. Monitorują urządzenia bezpieczeństwa i natychmiast reagują na zagrożenia.

Ich główne zadanie to zapewnienie, że maszyna przejdzie w stan bezpieczny w przypadku:

• wciśnięcia przycisku awaryjnego

• otwarcia drzwi ochronnych

• przerwania kurtyny bezpieczeństwa

Dzięki temu możliwe jest spełnienie wymagań norm bezpieczeństwa oraz ochrona zdrowia operatorów.
