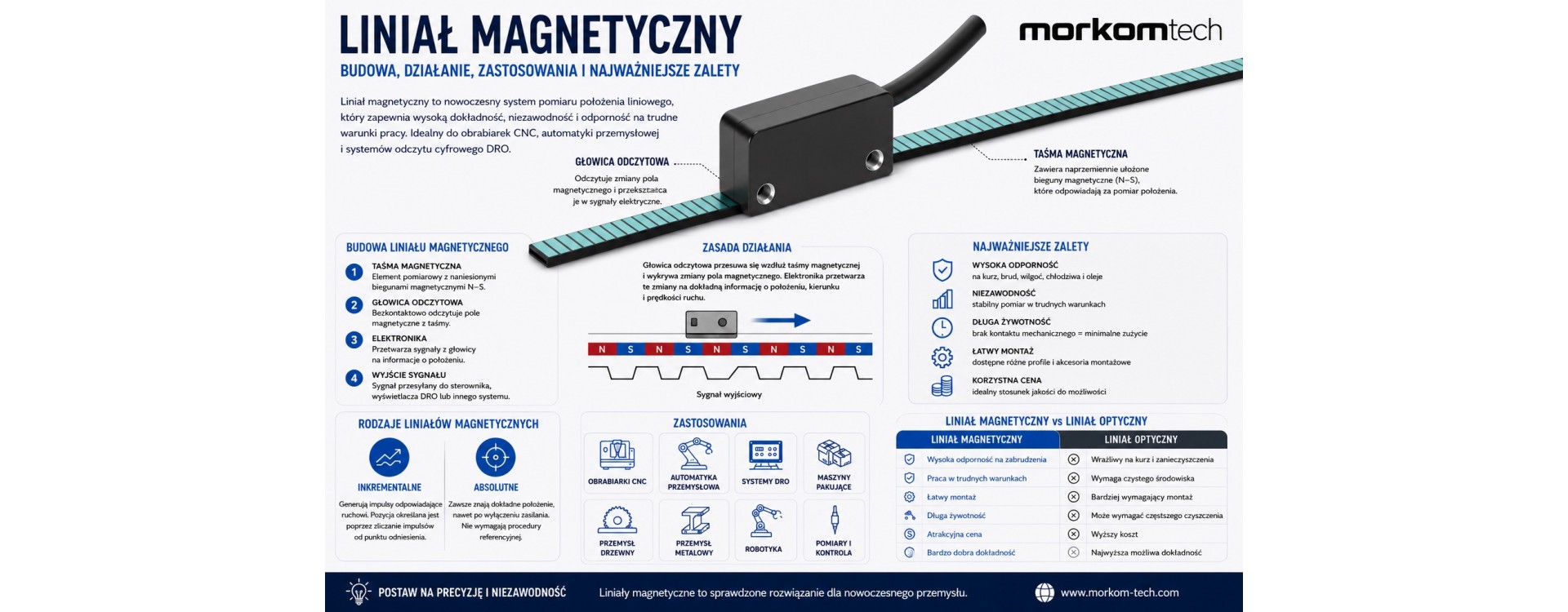

Liniał magnetyczny – budowa, działanie, zastosowania i najważniejsze zalety
Czym jest liniał magnetyczny?
Liniał magnetyczny jest precyzyjnym systemem pomiarowym służącym do określania położenia liniowego elementu ruchomego.
Układ składa się z:
- taśmy magnetycznej,
- głowicy odczytowej,
- elektroniki przetwarzającej sygnały,
- przewodów komunikacyjnych.
System odczytuje zmiany pola magnetycznego zapisane na taśmie i przekształca je w informacje o aktualnym położeniu.
⸻
Jak działa liniał magnetyczny?
Na powierzchni taśmy magnetycznej zapisane są naprzemienne bieguny magnetyczne.
Podczas ruchu głowicy odczytowej system rejestruje zmiany pola magnetycznego.
Elektronika przetwarza uzyskane sygnały na impulsy lub dane cyfrowe wykorzystywane przez:
- odczyty cyfrowe DRO,
- sterowniki CNC,
- sterowniki PLC,
- systemy automatyki przemysłowej.
Proces odbywa się w czasie rzeczywistym, dzięki czemu możliwe jest bardzo dokładne określanie położenia osi.
⸻
Budowa liniału magnetycznego
Taśma magnetyczna
Najważniejszy element systemu.
Na jej powierzchni zapisany jest wzorzec magnetyczny odpowiadający za pomiar położenia.
⸻
Głowica odczytowa
Odczytuje zmiany pola magnetycznego i generuje sygnały pomiarowe.
⸻
Elektronika pomiarowa
Przetwarza dane oraz przesyła je do systemu sterowania.
⸻
Profil ochronny
W wielu aplikacjach stosowany jest dodatkowy profil zabezpieczający taśmę przed uszkodzeniami mechanicznymi.
⸻
Jaką dokładność zapewniają liniały magnetyczne?
Nowoczesne liniały magnetyczne osiągają bardzo wysoką dokładność pomiarową.
Typowe rozdzielczości wynoszą:
- 10 μm,
- 5 μm,
- 1 μm,
- 0,5 μm.
W większości zastosowań przemysłowych są one całkowicie wystarczające do realizacji precyzyjnych procesów produkcyjnych.
⸻
Najważniejsze zalety liniałów magnetycznych
Odporność na zabrudzenia
Pył, wióry oraz inne zanieczyszczenia mają niewielki wpływ na pracę systemu.
⸻
Odporność na chłodziwa
Liniały magnetyczne doskonale sprawdzają się w obrabiarkach wykorzystujących chłodziwa.
⸻
Odporność na wilgoć
Technologia magnetyczna pozwala pracować w środowiskach o podwyższonej wilgotności.
⸻
Duże długości pomiarowe
System może pracować na długościach sięgających wielu metrów.
⸻
Łatwy montaż
Elastyczna konstrukcja umożliwia instalację nawet w ograniczonej przestrzeni.
⸻
Wysoka trwałość
Długa żywotność oznacza niższe koszty eksploatacji.
⸻
Gdzie stosuje się liniały magnetyczne?
Frezarki
Precyzyjne pozycjonowanie osi roboczych.
⸻
Tokarki
Dokładna kontrola położenia suportu.
⸻
Obrabiarki CNC
Systemy pomiarowe współpracujące ze sterownikami numerycznymi.
⸻
Maszyny portalowe
Pomiar na dużych długościach roboczych.
⸻
Automatyka przemysłowa
Kontrola położenia elementów wykonawczych.
⸻
Przemysł drzewny i kamieniarski
Odporność na pył stanowi ogromną zaletę.
⸻
Liniał magnetyczny a liniał optyczny
Obie technologie mają swoje zalety.
Liniał optyczny oferuje najwyższą dokładność pomiarową.
Liniał magnetyczny zapewnia:
- większą odporność środowiskową,
- łatwiejszy montaż,
- większą elastyczność zastosowań,
- możliwość pracy na dużych długościach.
Dlatego wybór zależy od wymagań konkretnej aplikacji.
⸻
Liniał magnetyczny i odczyt cyfrowy DRO
Jednym z najpopularniejszych zastosowań jest współpraca z odczytami cyfrowymi.
Takie rozwiązanie pozwala:
- zwiększyć dokładność obrabiarki,
- poprawić komfort pracy,
- ograniczyć liczbę błędów operatora,
- zwiększyć wydajność produkcji.
⸻
FAQ – Najczęściej zadawane pytania o liniały magnetyczne
Do czego służy liniał magnetyczny?
Do precyzyjnego pomiaru położenia liniowego osi maszyny.
Czy liniał magnetyczny nadaje się do CNC?
Tak. Jest szeroko stosowany w obrabiarkach CNC.
Czy chłodziwa wpływają na działanie systemu?
Nieznacznie. Liniały magnetyczne są projektowane do pracy w takich warunkach.
Jaką długość pomiarową można uzyskać?
W zależności od rozwiązania nawet do 50 metrów.
⸻
Podsumowanie
Liniał magnetyczny jest nowoczesnym systemem pomiarowym łączącym wysoką dokładność z wyjątkową odpornością na warunki przemysłowe. Dzięki swojej trwałości, niezawodności oraz szerokim możliwościom zastosowania znajduje wykorzystanie w obrabiarkach, automatyce przemysłowej oraz zaawansowanych systemach pozycjonowania. Dla wielu przedsiębiorstw stanowi idealne połączenie precyzji, trwałości i opłacalności inwestycji.
