Liniał optyczny – budowa, zasada działania, zastosowania i korzyści dla przemysłu
Czym jest liniał optyczny?
Liniał optyczny to precyzyjny przetwornik pomiarowy służący do określania położenia liniowego elementów maszyn. Jego zadaniem jest zamiana ruchu mechanicznego na sygnał elektryczny, który następnie może zostać wyświetlony na odczycie cyfrowym lub wykorzystany przez sterownik CNC.
W przeciwieństwie do pomiarów wykonywanych pośrednio przez śruby pociągowe czy enkodery obrotowe, liniał optyczny mierzy rzeczywiste przemieszczenie osi maszyny. Dzięki temu eliminuje błędy wynikające z luzów mechanicznych, zużycia elementów napędowych czy odkształceń konstrukcji.
W praktyce oznacza to znacznie wyższą dokładność pozycjonowania oraz możliwość wykonywania bardzo precyzyjnych operacji obróbczych.
⸻

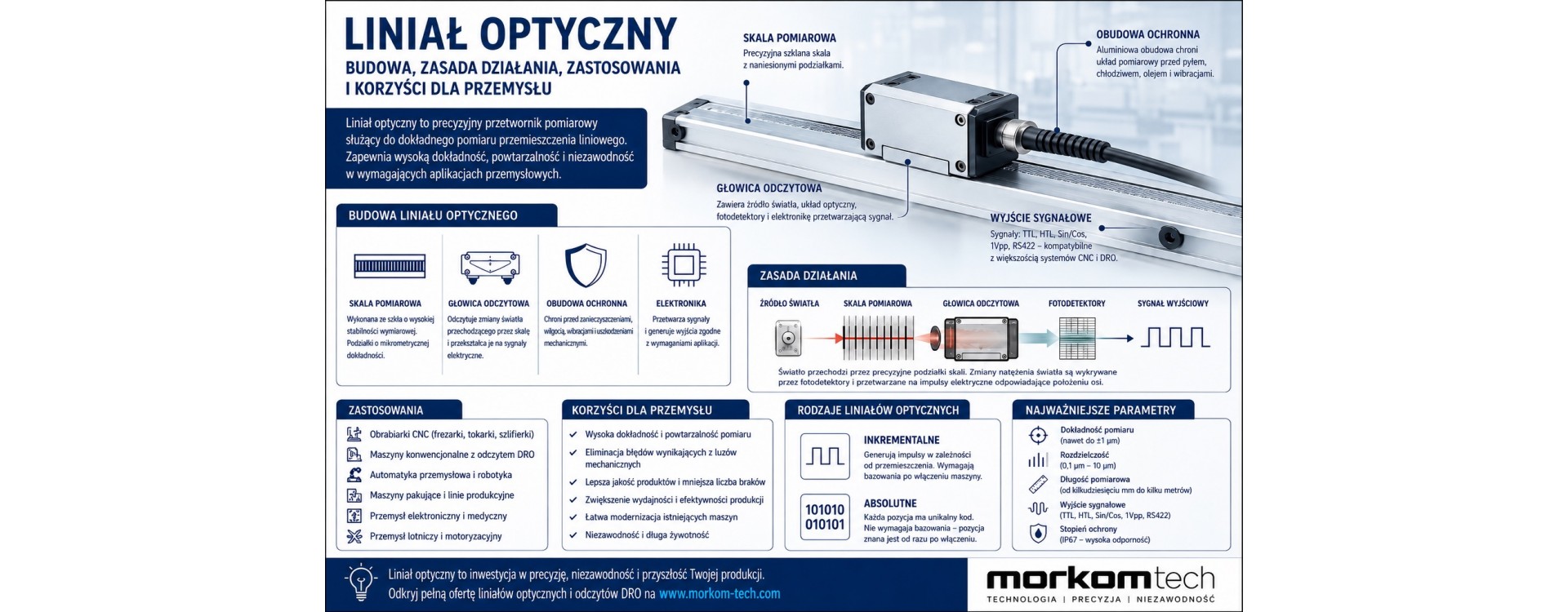

Budowa liniału optycznego
Pomimo zaawansowanej technologii działania, budowa liniału optycznego jest stosunkowo przejrzysta. Urządzenie składa się z kilku podstawowych elementów współpracujących ze sobą w celu uzyskania dokładnego pomiaru.
Skala pomiarowa
Najważniejszym elementem liniału optycznego jest skala pomiarowa wykonana najczęściej ze szkła o wysokiej stabilności wymiarowej.
Na powierzchni szkła nanoszone są bardzo precyzyjne podziałki w postaci cienkich kresek lub struktur optycznych. Odległości między nimi są określone z niezwykle dużą dokładnością, często wynoszącą kilka mikrometrów.
Jakość wykonania skali ma bezpośredni wpływ na dokładność całego systemu pomiarowego.
Głowica odczytowa
Drugim kluczowym elementem jest głowica odczytowa poruszająca się względem skali.
W jej wnętrzu znajdują się:
- źródło światła,
- układ optyczny,
- maski interferencyjne,
- fotodetektory,
- elektronika przetwarzania sygnału.
Głowica analizuje zmiany światła przechodzącego przez strukturę skali i na tej podstawie określa aktualne położenie.
Obudowa ochronna
Aby zapewnić wysoką trwałość i odporność na warunki przemysłowe, skala oraz głowica umieszczone są w aluminiowej obudowie.
Chroni ona układ pomiarowy przed:
- pyłem,
- chłodziwem,
- olejami,
- wibracjami,
- uszkodzeniami mechanicznymi.
Wysokiej jakości liniały optyczne są przystosowane do wieloletniej pracy nawet w wymagających środowiskach produkcyjnych.
Elektronika sygnałowa
Nowoczesne liniały optyczne wyposażane są w układy elektroniczne umożliwiające generowanie sygnałów:
- TTL,
- HTL,
- Sin/Cos,
- RS422,
- 1Vpp.
Dzięki temu mogą współpracować zarówno z odczytami cyfrowymi DRO, jak i sterownikami CNC różnych producentów.
⸻
Zasada działania liniału optycznego
Działanie liniału optycznego opiera się na wykorzystaniu zjawisk optycznych związanych z przechodzeniem światła przez precyzyjne struktury podziałowe.
Źródło światła znajdujące się w głowicy odczytowej emituje wiązkę przechodzącą przez skalę pomiarową. W wyniku ruchu głowicy względem skali powstają zmiany natężenia światła rejestrowane przez fotodetektory.
Elektronika analizuje otrzymane sygnały i przekształca je na impulsy odpowiadające określonym przemieszczeniom.
Każdy impuls reprezentuje bardzo niewielki ruch osi maszyny. W zależności od modelu liniału rozdzielczość może wynosić:
- 10 μm,
- 5 μm,
- 1 μm,
- 0,5 μm,
- 0,1 μm.
W najbardziej wymagających aplikacjach stosowane są rozwiązania umożliwiające osiąganie dokładności na poziomie pojedynczych mikrometrów.
⸻
Rodzaje liniałów optycznych
Liniały inkrementalne
Są najczęściej stosowanym rozwiązaniem w przemyśle.
Generują impulsy odpowiadające przemieszczeniu względem punktu odniesienia. Po uruchomieniu maszyny konieczne jest wykonanie procedury bazowania.
Do ich zalet należą:
- atrakcyjna cena,
- duża dostępność,
- łatwa integracja,
- wysoka dokładność.
Liniały absolutne
Liniały absolutne przypisują każdemu położeniu unikalny kod.
Po ponownym włączeniu zasilania system natychmiast zna aktualną pozycję osi bez konieczności wykonywania bazowania.
Rozwiązanie to znajduje zastosowanie w zaawansowanych obrabiarkach CNC oraz systemach automatyki wymagających najwyższej niezawodności.
⸻
Najważniejsze parametry liniałów optycznych
Przy wyborze odpowiedniego modelu warto zwrócić uwagę na kilka kluczowych parametrów.
Dokładność pomiarowa
Jest to maksymalny dopuszczalny błąd pomiaru na określonej długości.
Im wyższa dokładność, tym lepsza jakość pozycjonowania maszyny.
Rozdzielczość
Parametr określający najmniejszą zmianę położenia możliwą do wykrycia przez system.
W aplikacjach precyzyjnych często stosuje się rozdzielczość 1 μm lub wyższą.
Długość pomiarowa
Producenci oferują liniały o długościach od kilkudziesięciu milimetrów do kilku metrów.
Dobór zależy od skoku osi maszyny.
Powtarzalność
Powtarzalność określa zdolność systemu do wielokrotnego wskazywania tej samej pozycji przy identycznych warunkach pracy.
Jest to jeden z najważniejszych parametrów wpływających na jakość produkcji.
⸻
Zastosowanie liniałów optycznych w przemyśle
Liniały optyczne znajdują zastosowanie praktycznie wszędzie tam, gdzie wymagany jest precyzyjny pomiar przemieszczenia.
Obrabiarki CNC
To najpopularniejszy obszar wykorzystania liniałów optycznych.
Stosowane są w:
- frezarkach CNC,
- tokarkach CNC,
- szlifierkach,
- centrach obróbczych,
- wiertarkach współrzędnościowych.
Pozwalają znacząco zwiększyć dokładność obróbki.
Obrabiarki konwencjonalne
Liniały optyczne współpracujące z odczytami cyfrowymi DRO są bardzo często montowane w maszynach manualnych.
Operator może obserwować rzeczywiste położenie osi, co zwiększa precyzję pracy oraz ogranicza liczbę pomyłek.
Automatyka przemysłowa
W systemach automatyki wykorzystywane są do kontroli ruchu elementów maszyn i urządzeń produkcyjnych.
Maszyny pakujące
Dokładne pozycjonowanie pozwala zachować wysoką jakość pakowania oraz ograniczyć straty materiałowe.
Przemysł elektroniczny
Produkcja komponentów elektronicznych wymaga wyjątkowo wysokiej dokładności pozycjonowania.
Liniały optyczne są tam jednym z podstawowych elementów systemów pomiarowych.
Przemysł lotniczy
Produkcja części lotniczych wymaga zachowania bardzo rygorystycznych tolerancji wymiarowych.
Dlatego liniały optyczne są standardowym wyposażeniem nowoczesnych obrabiarek stosowanych w tej branży.
⸻
Korzyści wynikające z zastosowania liniałów optycznych
Zwiększenie dokładności produkcji
Najważniejszą zaletą jest możliwość uzyskania znacznie wyższej dokładności pozycjonowania niż w przypadku pomiarów pośrednich.
Pozwala to ograniczyć liczbę wadliwych detali oraz zwiększyć jakość wyrobów.
Eliminacja błędów mechanicznych
Liniał mierzy rzeczywiste przemieszczenie osi, dlatego błędy wynikające z luzów śrub, zużycia przekładni czy odkształceń konstrukcji mają znacznie mniejszy wpływ na wynik pomiaru.
Większa wydajność pracy
Operator szybciej osiąga wymagane wymiary, a maszyna może pracować z większą powtarzalnością.
Przekłada się to bezpośrednio na wzrost produktywności.
Ograniczenie liczby braków
Precyzyjny pomiar oznacza mniej błędów produkcyjnych i niższe koszty związane z reklamacjami lub koniecznością ponownej obróbki.
Łatwa modernizacja maszyn
W wielu przypadkach instalacja liniału optycznego wraz z odczytem cyfrowym pozwala znacząco zwiększyć funkcjonalność starszych obrabiarek bez konieczności zakupu nowych urządzeń.
Poprawa jakości kontroli procesu
Dokładne dane pomiarowe umożliwiają lepsze monitorowanie parametrów produkcyjnych i szybsze wykrywanie nieprawidłowości.
⸻
Liniał optyczny a liniał magnetyczny – najważniejsze różnice
W praktyce przemysłowej często porównuje się liniały optyczne z liniałami magnetycznymi.
Liniał optyczny oferuje zazwyczaj najwyższą dokładność pomiarową oraz bardzo dobrą stabilność wskazań.
Liniał magnetyczny natomiast lepiej sprawdza się w środowiskach o dużym zapyleniu, obecności chłodziwa lub wysokim poziomie zanieczyszczeń.
Wybór odpowiedniego rozwiązania powinien być uzależniony od warunków pracy oraz wymaganej dokładności.
⸻
Jak dobrać odpowiedni liniał optyczny?
Przed zakupem warto przeanalizować kilka istotnych czynników:
- długość osi pomiarowej,
- wymaganą dokładność,
- rodzaj sterownika,
- dostępne miejsce montażowe,
- warunki środowiskowe,
- oczekiwaną rozdzielczość,
- typ sygnału wyjściowego.
Prawidłowy dobór pozwala uzyskać maksymalne korzyści z inwestycji oraz uniknąć problemów podczas integracji z maszyną.
Link do naszych liniałów optycznych
⸻
Podsumowanie
Liniał optyczny jest jednym z najważniejszych elementów nowoczesnych systemów pomiarowych stosowanych w przemyśle. Dzięki wykorzystaniu zaawansowanych technologii optycznych umożliwia bardzo dokładny pomiar przemieszczenia liniowego, co przekłada się na wyższą jakość produkcji, większą powtarzalność procesów oraz ograniczenie kosztów związanych z błędami obróbczymi.
Zastosowanie liniałów optycznych w obrabiarkach CNC, maszynach konwencjonalnych, systemach automatyki przemysłowej oraz urządzeniach kontrolno-pomiarowych sprawia, że rozwiązanie to od wielu lat pozostaje standardem wszędzie tam, gdzie liczy się precyzja. Właściwie dobrany liniał optyczny może znacząco zwiększyć możliwości maszyny, poprawić efektywność pracy oraz zapewnić niezawodne działanie przez wiele lat.
Jeżeli szukasz profesjonalnych liniałów optycznych, odczytów cyfrowych DRO lub komponentów automatyki przemysłowej, zapoznaj się z ofertą Morkom-Tech i wybierz rozwiązanie dopasowane do wymagań swojej aplikacji.
FAQ – Najczęściej zadawane pytania o liniały optyczne
Co to jest liniał optyczny?
Liniał optyczny to precyzyjny przetwornik pomiarowy służący do pomiaru liniowego przemieszczenia osi maszyn i urządzeń. Umożliwia bardzo dokładne określanie położenia elementów ruchomych, dzięki czemu znajduje szerokie zastosowanie w obrabiarkach CNC, automatyce przemysłowej oraz systemach pomiarowych.
⸻
Jak działa liniał optyczny?
Liniał optyczny wykorzystuje precyzyjną skalę pomiarową oraz głowicę odczytową wyposażoną w źródło światła i fotodetektory. Podczas ruchu głowicy względem skali analizowane są zmiany światła przechodzącego przez podziałkę. Na tej podstawie generowane są impulsy lub sygnały określające dokładne położenie osi.
⸻
Do czego służy liniał optyczny?
Liniał optyczny służy do precyzyjnego pomiaru przemieszczenia liniowego. Dzięki niemu operator lub sterownik CNC otrzymuje informację o rzeczywistym położeniu osi maszyny, co pozwala zwiększyć dokładność obróbki i ograniczyć błędy produkcyjne.
⸻
Gdzie stosuje się liniały optyczne?
Liniały optyczne stosowane są między innymi w:
- frezarkach CNC,
- tokarkach CNC,
- szlifierkach,
- centrach obróbczych,
- obrabiarkach konwencjonalnych,
- maszynach pakujących,
- systemach automatyki przemysłowej,
- robotach przemysłowych,
- urządzeniach kontrolno-pomiarowych,
- przemyśle lotniczym,
- przemyśle elektronicznym.
⸻
Jaka jest dokładność liniałów optycznych?
Dokładność zależy od modelu i producenta. Najczęściej spotykane liniały optyczne osiągają dokładność od kilku mikrometrów do ±1 μm. W specjalistycznych zastosowaniach możliwe jest uzyskanie jeszcze wyższej precyzji.
⸻
Czym różni się liniał optyczny od liniału magnetycznego?
Liniał optyczny zapewnia bardzo wysoką dokładność i rozdzielczość pomiaru. Liniał magnetyczny jest natomiast bardziej odporny na zabrudzenia, pył, wilgoć oraz chłodziwa. Wybór rozwiązania zależy od wymaganej dokładności i warunków pracy maszyny.
⸻
Co oznacza rozdzielczość liniału optycznego?
Rozdzielczość określa najmniejszy ruch, jaki system jest w stanie wykryć. Popularne wartości to:
- 10 μm,
- 5 μm,
- 1 μm,
- 0,5 μm,
- 0,1 μm.
Im mniejsza wartość, tym większa precyzja pomiaru.
⸻
Czy liniał optyczny poprawia dokładność obrabiarki?
Tak. Liniał optyczny mierzy rzeczywiste położenie osi, dzięki czemu eliminuje wpływ luzów śrub pociągowych, zużycia elementów mechanicznych i innych błędów występujących w układzie napędowym. Efektem jest znacznie wyższa dokładność obróbki.
⸻
Czy warto zamontować liniał optyczny w starszej frezarce lub tokarce?
Tak. Montaż liniału optycznego wraz z odczytem cyfrowym DRO jest jedną z najpopularniejszych metod modernizacji obrabiarek konwencjonalnych. Inwestycja pozwala znacząco zwiększyć dokładność pracy bez konieczności zakupu nowej maszyny.
⸻
Jak dobrać odpowiedni liniał optyczny?
Przy wyborze należy uwzględnić:
- długość pomiarową,
- wymaganą dokładność,
- rozdzielczość,
- rodzaj sygnału wyjściowego,
- kompatybilność z odczytem DRO lub sterownikiem CNC,
- warunki środowiskowe,
- dostępne miejsce montażowe.
⸻
Jakie sygnały wyjściowe posiadają liniały optyczne?
Najczęściej spotykane sygnały to:
- TTL,
- HTL,
- RS422,
- Sin/Cos,
- 1Vpp.
Dobór odpowiedniego sygnału zależy od urządzenia współpracującego.
⸻
Czym różni się liniał inkrementalny od absolutnego?
Liniał inkrementalny generuje impulsy odpowiadające przemieszczeniu i po włączeniu wymaga bazowania.
Liniał absolutny posiada unikalny kod przypisany do każdej pozycji, dzięki czemu po ponownym uruchomieniu system od razu zna aktualne położenie osi.
⸻
Jak długo wytrzymuje liniał optyczny?
Przy prawidłowym montażu i użytkowaniu wysokiej jakości liniały optyczne mogą pracować bezawaryjnie przez wiele lat. W warunkach przemysłowych żywotność często przekracza 10–15 lat.
⸻
Czy liniał optyczny współpracuje z odczytem cyfrowym DRO?
Tak. Większość liniałów optycznych dostępnych na rynku współpracuje z odczytami cyfrowymi DRO stosowanymi w frezarkach, tokarkach i szlifierkach.
⸻
Jakie są najważniejsze zalety liniałów optycznych?
Najważniejsze korzyści to:
- bardzo wysoka dokładność pomiaru,
- wysoka powtarzalność,
- eliminacja błędów mechanicznych,
