Kurtyna bezpieczeństwa jest jednym z podstawowych elementów ochrony operatora przy maszynach, w których dostęp do...

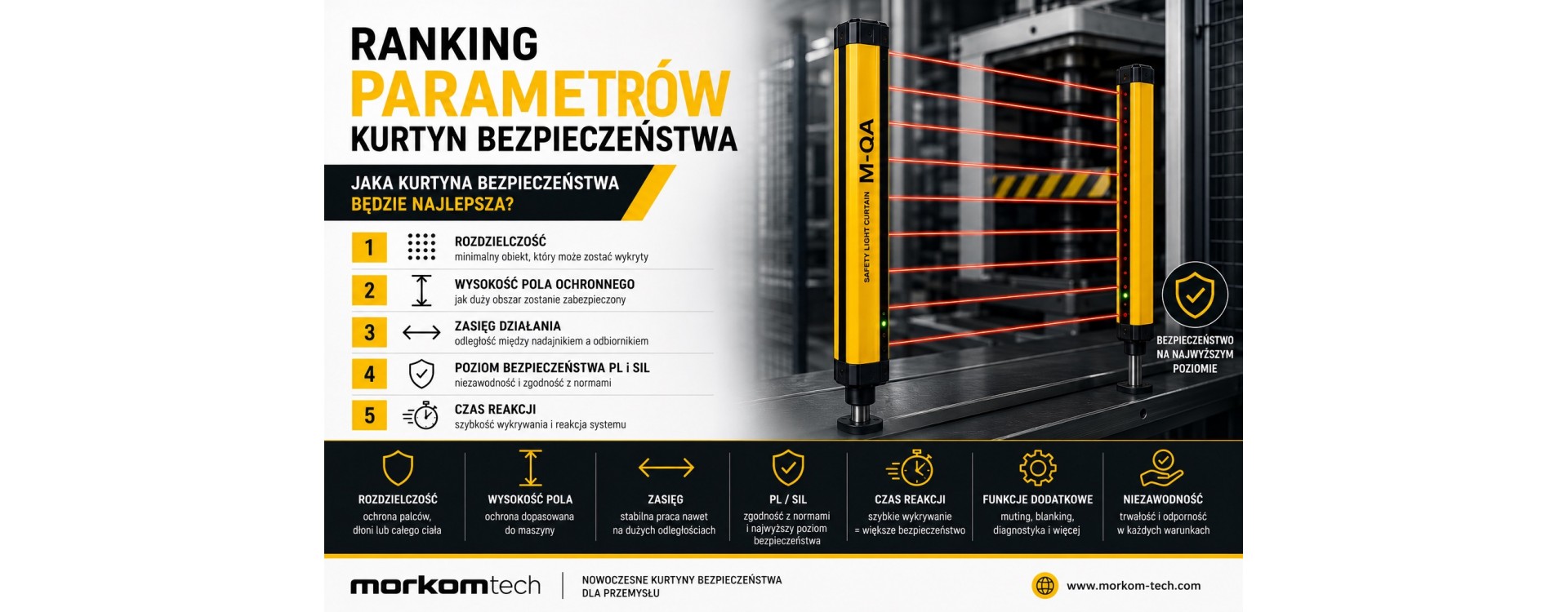

Ranking najważniejszych parametrów przy wyborze kurtyny bezpieczeństwa
1. Rozdzielczość kurtyny bezpieczeństwa
Rozdzielczość jest jednym z najważniejszych parametrów kurtyn bezpieczeństwa. Określa minimalny obiekt, który może zostać wykryty przez wiązki świetlne emitowane pomiędzy nadajnikiem i odbiornikiem.
Najczęściej spotykane rozdzielczości to:
- 14 mm – ochrona palców,
- 20 mm – ochrona dłoni i palców,
- 30 mm – ochrona dłoni,
- 40 mm i więcej – ochrona całego ciała.
Im mniejsza rozdzielczość, tym wyższy poziom ochrony. W aplikacjach wymagających zabezpieczenia stref, do których operator może sięgnąć ręką, najczęściej stosuje się kurtyny o rozdzielczości 14 mm lub 30 mm.
2. Wysokość pola ochronnego
Drugim niezwykle istotnym parametrem jest wysokość chronionego obszaru. To właśnie ona określa, jak duży fragment maszyny zostanie zabezpieczony przed dostępem operatora.
W przypadku niewielkich urządzeń wystarczające mogą być kurtyny o wysokości 200–400 mm. Duże linie produkcyjne, centra obróbcze CNC czy stanowiska zrobotyzowane wymagają często zastosowania modeli o wysokości przekraczającej 1500 mm.
Dobór odpowiedniej wysokości pola ochronnego powinien wynikać z przeprowadzonej analizy ryzyka oraz specyfiki procesu technologicznego.
3. Zasięg działania
Wielu użytkowników nie zwraca uwagi na maksymalny zasięg pracy kurtyny bezpieczeństwa, co może skutkować problemami podczas instalacji.
Nowoczesne optoelektroniczne kurtyny bezpieczeństwa oferują zasięg od kilku do nawet kilkudziesięciu metrów. Parametr ten ma szczególne znaczenie w przypadku dużych maszyn przemysłowych, linii montażowych oraz systemów transportu wewnętrznego.
Przed zakupem warto upewnić się, że wybrany model zapewnia stabilną pracę przy planowanej odległości pomiędzy nadajnikiem i odbiornikiem.
4. Poziom bezpieczeństwa PL i SIL
Każda kurtyna bezpieczeństwa powinna spełniać odpowiednie normy bezpieczeństwa maszyn.
Najczęściej spotykane oznaczenia to:
- Performance Level (PL),
- Safety Integrity Level (SIL).
Dla większości aplikacji przemysłowych rekomendowane są rozwiązania osiągające poziom PL e oraz SIL 3. Oznacza to najwyższy poziom niezawodności wymagany w nowoczesnych systemach bezpieczeństwa.
Przed zakupem należy sprawdzić dokumentację techniczną urządzenia oraz dostępne certyfikaty.
5. Czas reakcji kurtyny bezpieczeństwa
Czas reakcji określa, jak szybko system wykryje naruszenie pola ochronnego i wyśle sygnał zatrzymania maszyny.
Choć różnice wynoszą często zaledwie kilka milisekund, parametr ten ma bezpośredni wpływ na wymaganą odległość montażową kurtyny od strefy niebezpiecznej.
Im krótszy czas reakcji, tym bliżej maszyny można zamontować kurtynę bezpieczeństwa, co pozwala zaoszczędzić miejsce i zwiększyć ergonomię stanowiska pracy.
6. Odporność na warunki przemysłowe
Zakłady produkcyjne często pracują w trudnych warunkach środowiskowych. Kurz, wilgoć, mgła olejowa, wibracje czy zmienne temperatury mogą negatywnie wpływać na działanie systemów bezpieczeństwa.
Dlatego warto zwrócić uwagę na:
- stopień ochrony IP,
- odporność na zakłócenia elektromagnetyczne,
- zakres temperatur pracy,
- wytrzymałość mechaniczną obudowy.
W wymagających środowiskach przemysłowych najlepiej sprawdzają się urządzenia wyposażone w obudowy o wysokim stopniu szczelności.
7. Funkcje dodatkowe
Nowoczesne kurtyny bezpieczeństwa oferują szereg funkcji zwiększających komfort użytkowania i elastyczność systemu.
Do najczęściej wykorzystywanych należą:
- muting,
- blanking,
- automatyczny restart,
- monitorowanie styczników,
- sygnalizacja diagnostyczna LED.
Funkcje te pozwalają dostosować zabezpieczenie do specyfiki procesu technologicznego oraz ograniczyć liczbę nieplanowanych przestojów.
8. Łatwość montażu i diagnostyki
W nowoczesnym przemyśle czas uruchomienia systemu ma ogromne znaczenie. Dlatego coraz większą popularnością cieszą się kurtyny wyposażone w czytelne wskaźniki LED oraz uproszczone systemy konfiguracji.
Łatwa diagnostyka skraca czas usuwania usterek, przyspiesza serwis i pozwala ograniczyć koszty utrzymania ruchu.
9. Kompatybilność z systemami automatyki
Dobra kurtyna bezpieczeństwa powinna bezproblemowo współpracować z:
- sterownikami PLC,
- przekaźnikami bezpieczeństwa,
- systemami sterowania CNC,
- układami robotycznymi.
Kompatybilność z istniejącą infrastrukturą techniczną znacząco upraszcza integrację i obniża koszty wdrożenia.
10. Stosunek jakości do ceny
Cena nie powinna być jedynym kryterium wyboru. Znacznie ważniejsze jest uwzględnienie całkowitych kosztów użytkowania urządzenia.
Warto analizować:
- niezawodność,
- trwałość,
- dostępność serwisu,
- wsparcie techniczne,
- długość gwarancji.
Niekiedy nieco droższa kurtyna bezpieczeństwa okazuje się znacznie bardziej opłacalnym rozwiązaniem w perspektywie kilku lat eksploatacji.
Podsumowanie
Odpowiedź na pytanie „jaka kurtyna bezpieczeństwa będzie najlepsza?” zawsze zależy od konkretnej aplikacji, rodzaju maszyny oraz wyników analizy ryzyka. Istnieje jednak kilka parametrów, które powinny znaleźć się na liście priorytetów każdego inwestora.
Do najważniejszych parametrów kurtyn bezpieczeństwa należą przede wszystkim rozdzielczość, wysokość pola ochronnego, poziom bezpieczeństwa PL i SIL, czas reakcji, zasięg działania oraz odporność na warunki przemysłowe. Uwzględnienie tych czynników pozwala stworzyć skuteczny system ochrony pracowników i jednocześnie zapewnić ciągłość produkcji.
Jeżeli poszukujesz nowoczesnych optoelektronicznych kurtyn bezpieczeństwa do maszyn przemysłowych, warto wybierać rozwiązania sprawdzone, certyfikowane i dostosowane do wymagań współczesnej automatyki przemysłowej.
