Kurtyna bezpieczeństwa jest jednym z podstawowych elementów ochrony operatora przy maszynach, w których dostęp do...
Jak dobrać kurtynę bezpieczeństwa do maszyny? Praktyczny poradnik
Czym jest kurtyna bezpieczeństwa?

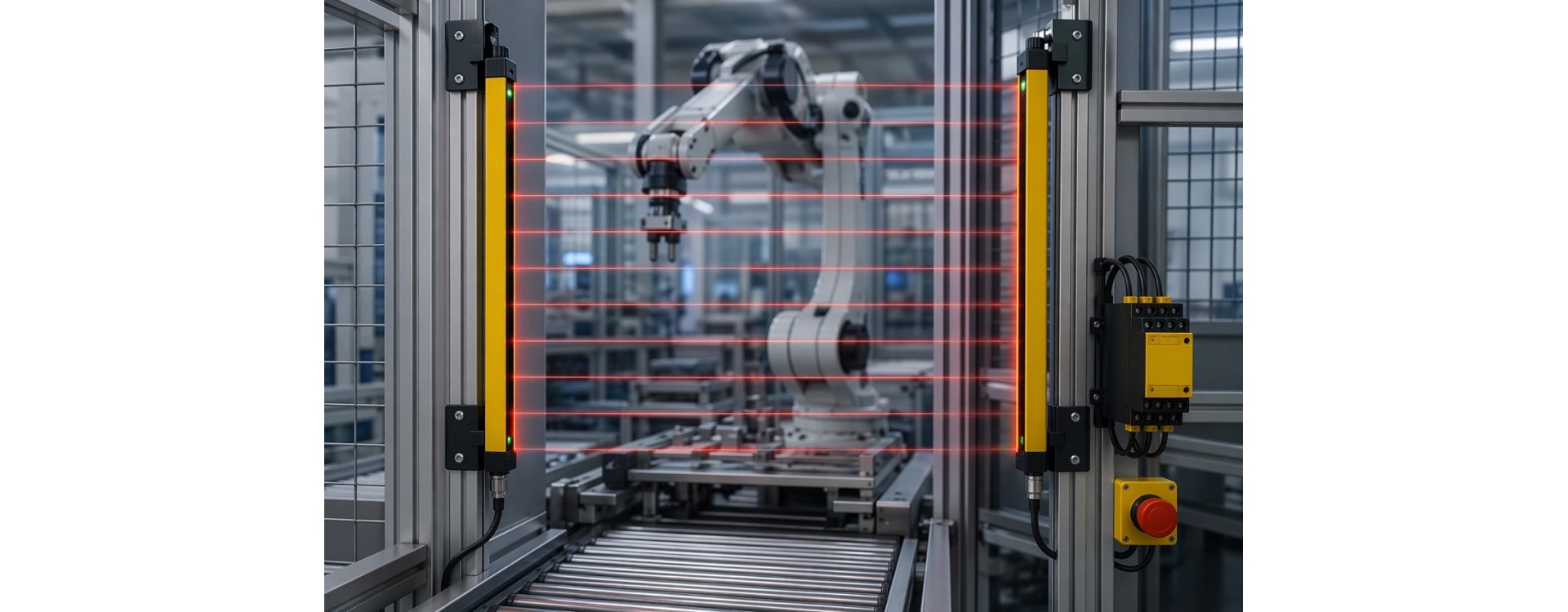

Kurtyna bezpieczeństwa (optoelektroniczna) to system składający się z nadajnika i odbiornika, które tworzą niewidzialną barierę z wiązek światła. Przerwanie tej bariery powoduje natychmiastowe zatrzymanie maszyny.
To rozwiązanie jest szeroko stosowane w:
- prasach,
- robotach przemysłowych,
- liniach produkcyjnych,
- stanowiskach montażowych.
⸻
1. Określ poziom ryzyka (najważniejszy krok)
Zanim wybierzesz model kurtyny, musisz przeprowadzić analizę ryzyka zgodnie z normami (np. PN-EN ISO 13849-1).
Zwróć uwagę na:
- możliwość kontaktu z ruchomymi częściami,
- prędkość maszyny,
- czas zatrzymania,
- częstotliwość dostępu operatora.
👉 Wynik analizy określi wymagany poziom bezpieczeństwa (PL — Performance Level).
⸻
2. Dobierz rozdzielczość kurtyny
Rozdzielczość decyduje o tym, co kurtyna wykrywa.
Typowe wartości:
- 14 mm – ochrona palców,
- 20–30 mm – ochrona dłoni,
- 40 mm i więcej – ochrona ciała.
📌 Jeśli operator może sięgnąć ręką do strefy niebezpiecznej — wybór jest prosty: potrzebna jest kurtyna o wysokiej rozdzielczości (np. 14 mm).
⸻
3. Wyznacz wysokość strefy ochronnej
Kurtyna musi zabezpieczać cały obszar dostępu.
Weź pod uwagę:
- wysokość maszyny,
- możliwe obejście zabezpieczenia (np. od góry lub bokiem),
- pozycję operatora.
📌 Zbyt niska kurtyna = pozorne bezpieczeństwo.
⸻
4. Oblicz minimalną odległość montażu
Kurtyna musi być zamontowana w odpowiedniej odległości od strefy zagrożenia.
Dlaczego to ważne?
Bo maszyna potrzebuje czasu, aby się zatrzymać.
Do obliczeń bierze się pod uwagę:
- czas reakcji kurtyny,
- czas zatrzymania maszyny,
- prędkość ruchu operatora.
📌 Jeśli kurtyna będzie za blisko — system nie zdąży zareagować.
⸻
5. Wybierz typ kurtyny
Na rynku dostępne są różne rozwiązania:
Kurtyny typu standard
- podstawowa ochrona,
- najczęściej stosowane.
Kurtyny z mutingiem
- pozwalają na transport materiału (np. na paletach),
- eliminują fałszywe zatrzymania.
Kurtyny z blankingiem
- umożliwiają ignorowanie wybranych wiązek,
- stosowane w bardziej złożonych aplikacjach.
📌 Dobór funkcji zależy od procesu technologicznego.
⸻
6. Warunki środowiskowe
Nie każda kurtyna sprawdzi się w każdych warunkach.
Zwróć uwagę na:
- zapylenie,
- wilgoć,
- temperaturę,
- obecność oleju lub mgły.
📌 W trudnym środowisku wybieraj modele o wysokiej klasie szczelności (np. IP65/IP67).
⸻
7. Integracja z systemem sterowania
Kurtyna musi współpracować z układem sterowania maszyny.
Sprawdź:
- typ wyjść (OSSD),
- kompatybilność z przekaźnikami bezpieczeństwa,
- możliwość podłączenia do PLC safety.
📌 Źle dobrana integracja = brak zgodności z normami.
⸻
Najczęstsze błędy przy doborze kurtyny
- wybór zbyt dużej rozdzielczości „na zapas”,
- brak analizy czasu zatrzymania maszyny,
- pominięcie możliwości obejścia zabezpieczenia,
- ignorowanie warunków środowiskowych,
- dobór tylko na podstawie ceny.
⸻
Podsumowanie
Dobór kurtyny bezpieczeństwa to proces techniczny, który wymaga analizy i doświadczenia. Nie chodzi tylko o zakup urządzenia, ale o zapewnienie realnej ochrony operatora i zgodności z przepisami.
Jeśli nie masz pewności, warto skonsultować dobór ze specjalistą — błędy na tym etapie mogą kosztować znacznie więcej niż sama kurtyna.
