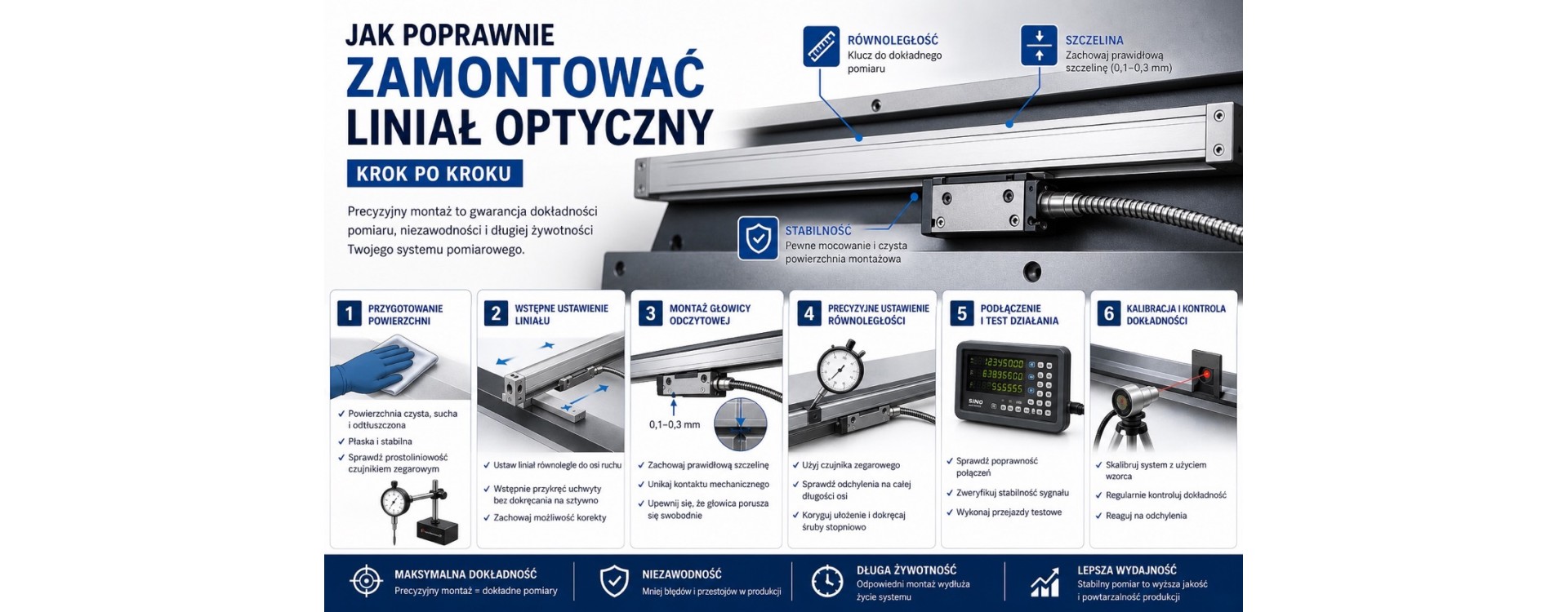

Jak poprawnie zamontować liniał optyczny – krok po kroku
Dlaczego poprawny montaż liniału optycznego jest tak ważny?
Liniały optyczne są wykorzystywane w obrabiarkach CNC, frezarkach, tokarkach oraz wielu innych urządzeniach przemysłowych, gdzie precyzja rzędu mikrometrów ma kluczowe znaczenie dla jakości produkcji. Nawet minimalne odchylenia montażowe mogą prowadzić do błędów pomiarowych, drgań odczytu, a w skrajnych przypadkach – do uszkodzenia głowicy odczytowej.
Dlatego poprawna instalacja to nie tylko kwestia „estetyki montażu”, ale przede wszystkim gwarancja dokładności, powtarzalności i niezawodności całego systemu pomiarowego.
⸻
Krok 1: Przygotowanie powierzchni montażowej
Pierwszym i często niedocenianym etapem jest odpowiednie przygotowanie miejsca, w którym zostanie zamontowany liniał optyczny.
Powierzchnia montażowa powinna być:
- idealnie czysta (bez oleju, pyłu i opiłków),
- płaska i stabilna,
- wolna od drgań oraz naprężeń.
Warto użyć odtłuszczacza technicznego oraz sprawdzić prostoliniowość prowadnicy przy pomocy czujnika zegarowego. Każda nierówność może wpłynąć na późniejsze błędy pomiarowe.
⸻
Krok 2: Wstępne ustawienie liniału
Liniał optyczny należy zamontować równolegle do osi ruchu maszyny. To kluczowy warunek poprawnego działania systemu.
Na tym etapie:
- przyłóż liniał do miejsca montażu,
- ustaw go wstępnie w osi,
- użyj lekkiego skręcenia śrub (bez dokręcania „na sztywno”).
Dzięki temu zachowasz możliwość korekty ustawienia w kolejnych krokach.
⸻
Krok 3: Montaż głowicy odczytowej
Głowica odczytowa musi być zamontowana w odpowiedniej odległości od liniału oraz zachować właściwą równoległość.
Najważniejsze zasady:
- zachowaj szczelinę zgodną z dokumentacją producenta (zwykle 0,1–0,3 mm),
- unikaj kontaktu mechanicznego między głowicą a liniałem,
- upewnij się, że głowica porusza się swobodnie w całym zakresie pracy.
Błędy na tym etapie najczęściej prowadzą do niestabilnych wskazań lub przerywanego sygnału.
⸻
Krok 4: Precyzyjne ustawienie równoległości
To najważniejszy etap całego montażu, który bezpośrednio wpływa na dokładność pomiaru.
Aby poprawnie ustawić liniał:
- użyj czujnika zegarowego,
- przejedź całą długość osi,
- sprawdź odchylenia.
Dopuszczalne odchylenie zależy od klasy dokładności liniału, jednak zazwyczaj powinno mieścić się w zakresie kilku mikrometrów.
W razie potrzeby:
- delikatnie koryguj położenie liniału,
- dokręcaj śruby stopniowo i równomiernie.
⸻
Krok 5: Podłączenie i test działania
Po zakończeniu montażu mechanicznego można przejść do podłączenia liniału do wyświetlacza lub sterownika CNC.
Sprawdź:
- poprawność połączeń elektrycznych,
- stabilność sygnału,
- płynność odczytu podczas ruchu.
Warto wykonać kilka przejazdów testowych na całej długości osi, aby upewnić się, że nie występują zakłócenia ani skoki wartości.
⸻
Krok 6: Kalibracja i kontrola dokładności
Ostatnim etapem jest kalibracja systemu pomiarowego, która pozwala osiągnąć maksymalną precyzję.
Można to zrobić poprzez:
- porównanie z wzorcem pomiarowym,
- wykorzystanie interferometru laserowego (w zastosowaniach przemysłowych),
- kontrolę przy użyciu precyzyjnych narzędzi pomiarowych.
Regularna kontrola dokładności pozwala szybko wykryć ewentualne problemy i zapobiec błędom produkcyjnym.
⸻
Najczęstsze błędy przy montażu liniałów optycznych
W praktyce serwisowej najczęściej spotykane problemy wynikają z kilku powtarzających się błędów:
- brak zachowania równoległości,
- zbyt mocne dokręcenie liniału powodujące jego odkształcenie,
- niewłaściwa szczelina między głowicą a liniałem,
- montaż na zabrudzonej powierzchni,
- brak kompensacji rozszerzalności cieplnej.
Uniknięcie tych błędów znacząco wydłuża żywotność systemu i poprawia jego dokładność.
⸻
Podsumowanie
Poprawny montaż liniału optycznego to proces wymagający dokładności, ale jednocześnie w pełni wykonalny przy zachowaniu odpowiednich procedur i narzędzi. Kluczowe znaczenie ma tutaj precyzyjne ustawienie, kontrola równoległości oraz test końcowy, który potwierdzi poprawność instalacji.
Jeżeli zależy Ci na maksymalnej dokładności pomiarów oraz bezproblemowej pracy maszyny przez długie lata, warto poświęcić więcej czasu na montaż lub skorzystać ze wsparcia specjalistów.
