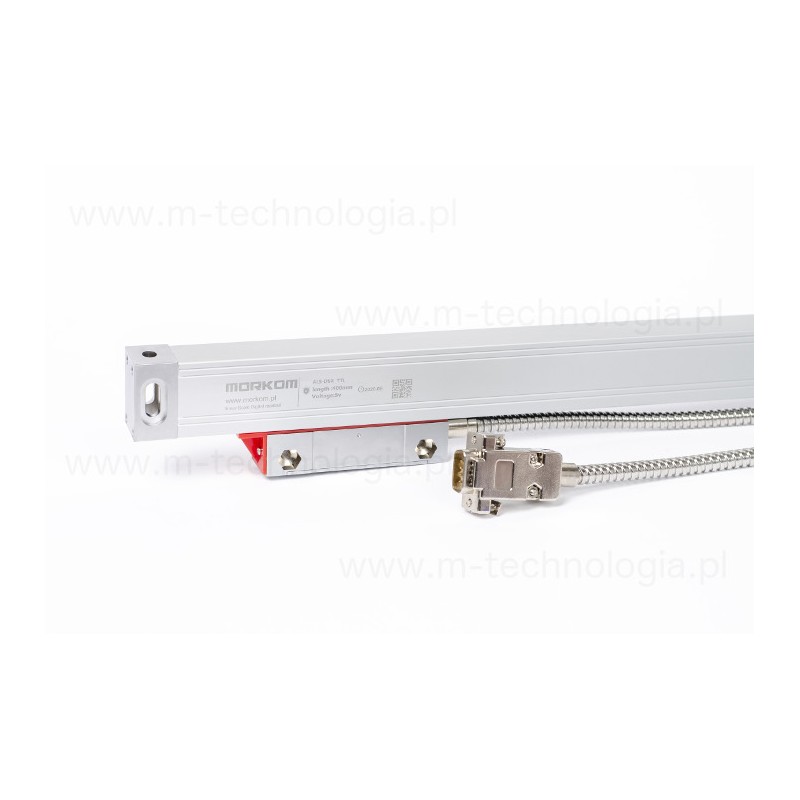

Liniał optyczny ALS-D 250 mm
długość pomiaru: 250mm
Optyczne liniały pomiarowe serii ALS-D są idealne do działania na różnorodnych maszynach obróbczych: obrabiarkach konwencjonalnych oraz sterowanych numerycznie maszynach NC i CNC.
Aluminiowa obudowa oraz elastyczne uszczelnienia ochraniają liniał, głowicę oraz prowadnicę przed wiórami i innymi zanieczyszczeniami typu pył, kurz, płyn chłodzący.
Głowica pomiarowa przemieszcza się beztarciowo wzdłuż liniału. Jest ona podłączona do zewnętrznego bloku montażowego przez łącznik kompensujący nieuniknione nierówności pomiędzy liniałem a suportem obrabiarki.
Liniały pomiarowe dostępne są w obudowach pokrywających zakres pomiarowy do 3000 mm. Seria liniałów ALS-D charakteryzuje się niewielkimi rozmiarami: 21,5mm x 51,5mm (razem z głowicą).
Podstawowe cechy:
Układ przyrostowy z wyjściem A,B,Z lub A/A, B/B, Z/Z
Wyjście typu 5V TTL lub RS-422 5V
Dwa sygnały prostokątne TTL przesunięte o kąt 90°.
Wysoka rozdzielczość: 0.005 mm.
Dokładność: ± 3 μm/m.
Długość pomiarowa: 250 mm.
Podwójne uszczelnienie.
Wysoka odporność na wstrząsy i drgania.
Łatwy montaż.
Kompaktowa aluminiowa obudowa.
Typowe aplikacje:
-centra obróbkowe,
-tokarki, frezarki, wiertarki, szlifierki,
-obrabiarki elektroiskrowe (EDM electrical discharge machines),
-maszyny do obróbki blachy,
-urządzenia do spawania,
-giętarki,
-roboty przemysłowe,
-maszyny do obróbki drewna, szkła, tworzyw sztucznych,
-itp.
Dane techniczne:
Rozdzielczość |
5 µm lub 1µm |
Wyjście |
TTL lub RS422 |
Sygnały wyjściowe |
A,B,Z lub A/A, B/B, Z/Z |
Zasilanie |
5 V |
Punkt referencyjny |
Do 1m, znacznik referencyjny co 50 mm,od metra i wyżej,znacznik referencyjny co 100 mm |
Powtarzalność |
+/- 3 µm |
Prędkośc przesuwu max. |
120 m/min |
Stopień ochrony |
IP55 |
Długość kabla |
3 mb |
Temperatura pracy |
-10°C ÷ +50°C |
Temperatura składowania |
-40°C ÷ +50°C |
Materiał obudowy |
Aluminium |
Wymiary |
Na rysunku |
