Liniał optyczny ALS-D 300mm

ALS-D
Ocena

Liniał optyczny ALS-D 300mm

długość pomiaru: 300mm

Rozdzielczość
Sygnał
624,00 zł
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

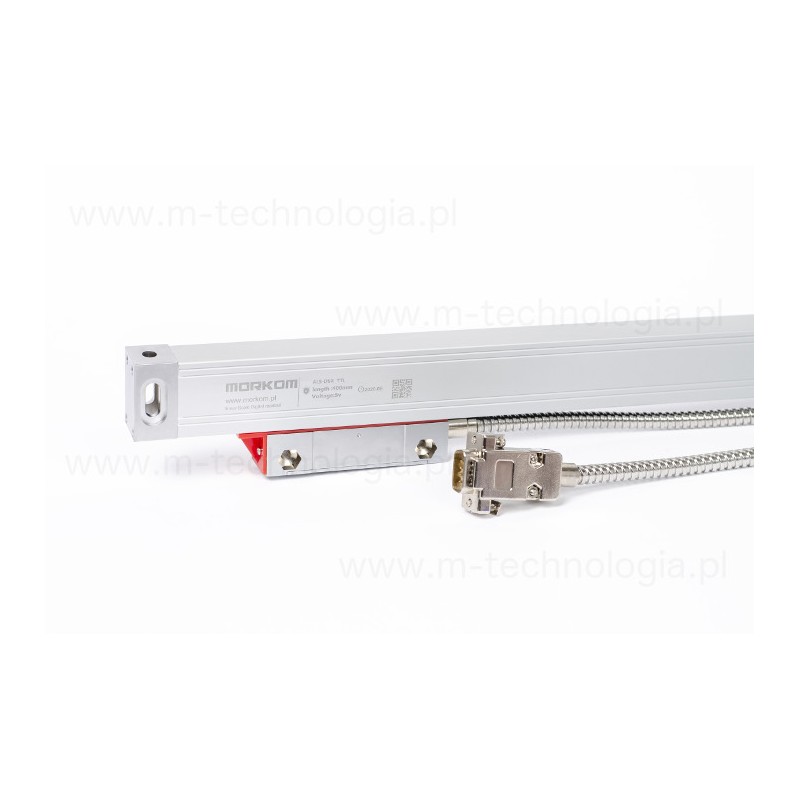

Liniał optyczny ALS-D 300 mm

długość pomiaru: 300mm

Optyczne liniały pomiarowe serii ALS-D są idealne do działania na różnorodnych maszynach obróbczych: obrabiarkach konwencjonalnych oraz sterowanych numerycznie maszynach NC i CNC.

Aluminiowa obudowa oraz elastyczne uszczelnienia ochraniają liniał, głowicę oraz prowadnicę przed wiórami i innymi zanieczyszczeniami typu pył, kurz, płyn chłodzący.

Głowica pomiarowa przemieszcza się beztarciowo wzdłuż liniału. Jest ona podłączona do zewnętrznego bloku montażowego przez łącznik kompensujący nieuniknione nierówności pomiędzy liniałem a suportem obrabiarki.

Liniały pomiarowe dostępne są w obudowach pokrywających zakres pomiarowy do 3000 mm. Seria liniałów ALS-D charakteryzuje się niewielkimi rozmiarami: 21,5mm x 51,5mm (razem z głowicą).

Podstawowe cechy:

Układ przyrostowy z wyjściem A,B,Z lub A/A, B/B, Z/Z

Wyjście typu 5V TTL lub RS-422 5V

Dwa sygnały prostokątne TTL przesunięte o kąt 90°.

Wysoka rozdzielczość: 0.005 mm.

Dokładność: ± 3 μm/m.

Długość pomiarowa: 300 mm.

Podwójne uszczelnienie.

Wysoka odporność na wstrząsy i drgania.

Łatwy montaż.

Kompaktowa aluminiowa obudowa.

Typowe aplikacje:

-centra obróbkowe,

-tokarki, frezarki, wiertarki, szlifierki,

-obrabiarki elektroiskrowe (EDM electrical discharge machines),

-maszyny do obróbki blachy,

-urządzenia do spawania,

-giętarki,

-roboty przemysłowe,

-maszyny do obróbki drewna, szkła, tworzyw sztucznych,

-itp.



Dane techniczne:

Rozdzielczość

5 µm lub 1µm

Wyjście

TTL lub RS422

Sygnały wyjściowe

A,B,Z lub A/A, B/B, Z/Z

Zasilanie

5 V

Punkt referencyjny

Do 1m, znacznik referencyjny co 50 mm,od metra i wyżej,znacznik referencyjny co 100 mm

Powtarzalność

+/- 3 µm

Prędkośc przesuwu max.

120 m/min

Stopień ochrony

IP55

Długość kabla

3 mb

Temperatura pracy

-10°C ÷ +50°C

Temperatura składowania

-40°C ÷ +50°C

Materiał obudowy

Aluminium

Wymiary

Na rysunku

als-d-wymiary
